十字軸式萬向聯軸器軸承蓋如何選擇?

　　對于某熱軋廠軋機分體式十字軸萬向聯軸界軸承蓋出現裂紋現象，采用有限元程序分析了又頭和軸承蓋的強度;根據理論分析和實驗研究的結果,對該十字軸式萬向聯軸器的改造及軋機的操作、維護提出了相應的建議。

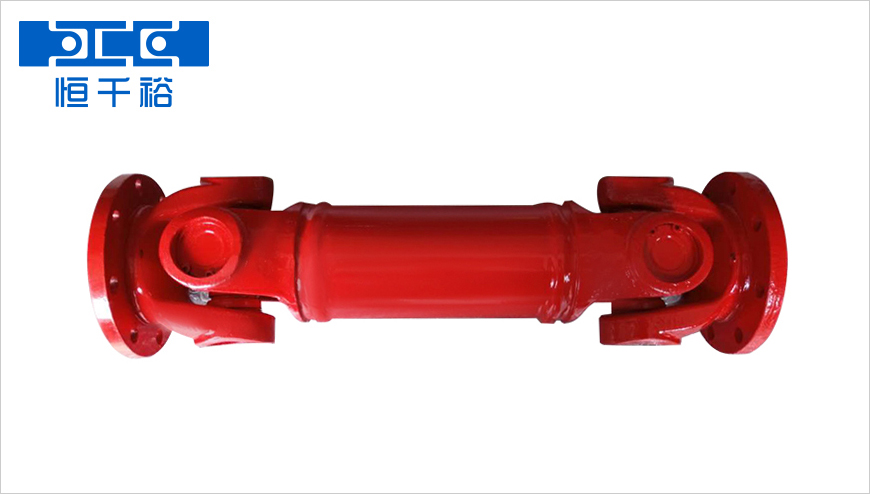

十字軸式萬向聯軸器

　　十字軸式萬向聯軸器由于其動力傳遞采用滾動軸承，除傳動率高外，還具有磨損小、振動小、允許傾角大、扭矩放大系數低等優點，因而被廣泛使用;某熱軋廠從年開始引進的分體式十字軸式萬向聯軸器,對粗軋軋機及精軋,軋機的主傳動萬向聯軸器進行改造;經過幾年的使用,普遍發現在軸承蓋靠近螺釘孔的地方出現裂紋;為了弄清裂紋產生的原因,了解其應力分布,防止出現意外事故,有必要對十字軸式萬向聯軸器進行強度分析;叉頭選取研究對象取叉頭、軸承蓋為研究對象;叉頭和軸承蓋的材料都為;屈服強度氏,抗拉強度一;軸承蓋和叉頭之間用螺釘聯結;由于聯軸器在受扭矩后,可以分成完全反對稱的兩部分,因此可取其一半為分析模型;處理接觸面軸承蓋與叉頭用個沉頭螺釘聯接,采用端面齒接觸形式;根據設計數據，螺釘對軸承蓋的預緊力遠大于十字軸對軸承蓋方向的分力;叉頭與軸承蓋之間的接觸面在工作中總是緊密接觸，不會產生間隙，因此可以將軸承蓋與叉頭作為一個整體進行建模;測試和計算結果證明,這樣簡化是可行的。

　　軸承蓋受力側安裝螺釘處的外緣應力較大,且處于兩向受拉應力狀態,是危險部位;在相同的穩態扭矩下，咬入沖擊扭矩越大，疲勞強度的安全系數越小;為了提高疲勞強度平安系數,應該設法減小扭矩峰值;避免違反操作規程,不軋制低溫鋼;減小上、下工作輥輥徑差,以便降低扭矩分配系數,使上、下接軸所承受的扭矩相差不大;在外形突變的地方,特別是軸承蓋靠近螺釘頭處,要進行表面精加工,降低表面粗糙度,并進行表面噴丸硬化等強化處理,在工作中還應用油脂保護表面;加厚軸承蓋螺釘連接處，將每側三個螺釘改為一個螺釘;在可能的情況下,較好選用封閉型與無螺栓型的十字軸式萬向聯軸器;建議設置扭矩長期監測裝置,以控制扭矩,保護設備。

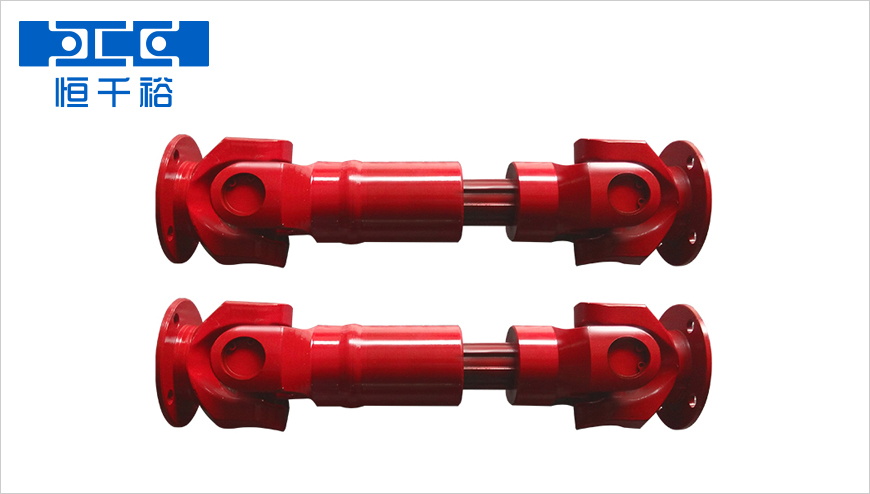

十字軸式萬向聯軸器

　　以上就是 “十字軸式萬向聯軸器軸承蓋如何選擇?”的相關內容，如果您對以上內容感興趣或有疑問，歡迎大家前來咨詢!
